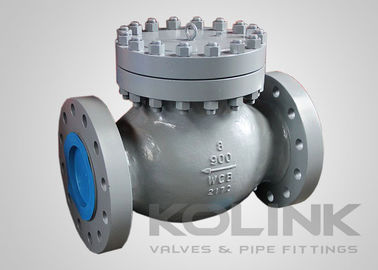

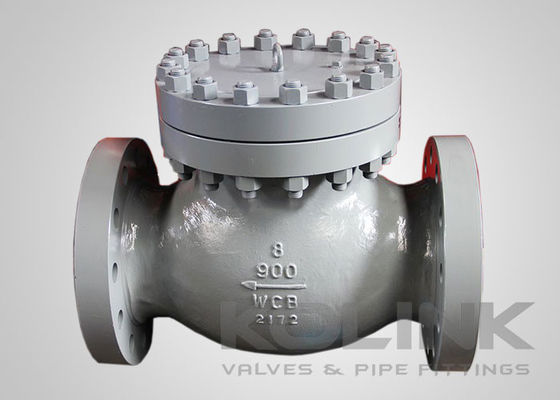

Geklemde deksel zuiger checkklep gegoten staal veer geladen lift schijf

Gegote stalen zuiger-controleventiel Klasse 150-1500

Piston-controleventielen worden ook wel liftcontroleventielen genoemd. Het zijn in wezen bolventielen zonder de stam en bovenkant, waardoor de schijf kan reageren op de stroom en richting.De schijf heeft een lineaire beweging en wordt doorgaans door het lichaam geleid met conische zitvlakken. De veren kunnen boven de schijf worden toegevoegd om meer sluitingskracht te bieden wanneer de schijf terugkeert naar zijn gesloten positie.Sommige fabrikanten bevatten extern bevestigde equalizer leidingen om de schijf opening met lagere stromen te vergrotenDe equalizerpijp is een open-drukcommunicatieapparaat dat dezelfde druk boven de schijf en in de leidingen stroomafwaarts van de schijf handhaaft.

Afhankelijk van de configuratie van de klep (Y-patroon, hoek of T-patroon) kan de drukdaling dicht bij die van een kantelbare schijfklep liggen of veel hoger.De schijf van dit schokklep ontwerp is stabiel in een open positie en kan worden gebruikt met een breed scala van de doorstroming.

Kenmerken van gegoten staal Pistoncontroleventiels:
Ontwerp van de opheffende veer-opgeladen schijf
Geklemde dekking
Interne scharnier pin ontwerp standaard
Door het lichaam geslepen scharnier ontwerp beschikbaar
Vernieuwbare stoel
met een gewicht van niet meer dan 50 kg
Eenrichtingsstroomregeling

Toepasselijke normen voor gegoten staal Pistoncontroleventiels:
a) Ontwerp en fabricage: BS 1868, ASME B16.34
b) Gezicht tot gezicht: EN 558, ASME B16.10
c) Sluitpunt: EN 1092, ASME B16.5, ASME B16.25
d) Test en inspectie: EN 12266, API 598, BS 6755
