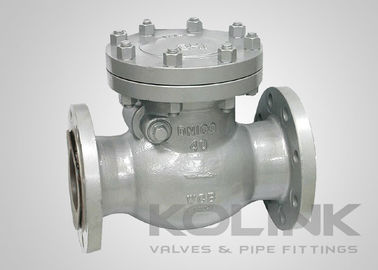

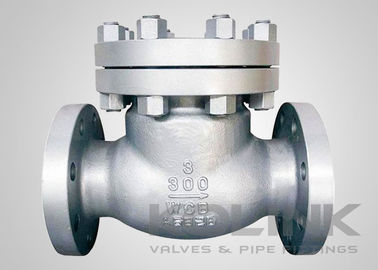

Gegote stalen schommelklep, klasse 150-1500 Niet-terugkeerklep WCB Flanged

Gegote stalen schommelklep Klasse 150-1500 Niet-terugkeerklep WCB Flanged

Swing-controleaansluitingen zijn de meest voorkomende en beste controleaansluiting voor algemeen gebruik.in vergelijking met andere remkleppen van dezelfde grootteZe hebben een eenvoudig ontwerp dat gemakkelijk te onderhouden is.
De schommelklep werkt door de stroomkrachten toe te staan om de schijf van de gesloten positie naar de volledig open positie te verplaatsen in een sweeping boogbeweging tegen het scharnierstopje in de klep.Vanwege het gewicht en de ligging van het zwaartepunt van de schijf en de schommelarm, zal de klep terugkeren naar de gesloten positie indien de stroom wordt onderbroken of omgekeerd.Externe tegengewichten gemonteerd op de scharnier pin worden soms gebruikt om te verhogen of te verlagen van de reactietijd en snelheid van de schijf terugkeren naar de gesloten positieDe zitvlakken zijn doorgaans vlak, wat betekent dat de positionering van de radiële schijf op de stoel niet van cruciaal belang is, behalve dat deze plat op de stoel moet liggen.

Swing-controleventiel schijven zijn niet stabiel, tenzij ze in systemen met een gestage stroom en in de volledig open positie.Aangezien het rotatiecentrum van de schijf/scharnier op een redelijke afstand van het draaipunt ligtIn de eerste plaats is het van belang dat de schommelingscontrole van de schommelingscontrole van de schommelingscontrole van de schommelingscontrole van de schommelingscontrole van de schommelingscontrole van de schommelingscontrole van de schommelingscontrole van de schommelingscontrole van de schommelingscontrole van de schommelingscontrole van de schommelingscontrole van de schommelingscontrole van de schommelingscontrole van de schommelingscontrole van de schommelingscontrole van de schommelingscontrole.de omgekeerde stroomkrachten kunnen een grote toename van de energie door stroom en druk opbouwenDeze situatie kan leiden tot een hoge-energie waterhamer wanneer de schijf op de stoel ramt.

De Swing Check Valve kan worden verbeterd met vele opties zoals een hendel en gewicht, die is ontworpen om de klep sneller te sluiten en het slaan te voorkomen.

Kenmerken van schommelingscontroleaansluiters:
Swing Disc Design
Geklemde dekking
Interne scharnier pin ontwerp standaard
Door het lichaam geslepen scharnier ontwerp beschikbaar
Vernieuwbare stoel
met een gewicht van niet meer dan 10 kg
Extra hefboom, tegengewicht en demper beschikbaar

Toepasselijke normen voor schommelingscontroleaansluitingen:
a) Ontwerp en vervaardiging: API 6D, BS 1868, ASME B16.34
b) Gezicht tot gezicht: API 6D, ASME B16.10, EN 558
c) Sluitpunt: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
d) Test en inspectie: API 6D, EN 12266, API 598, BS 6755
