API 6D 3-PC Trunnion gemonteerde kogelklep Duurzaam WCB A105 CF8 F304

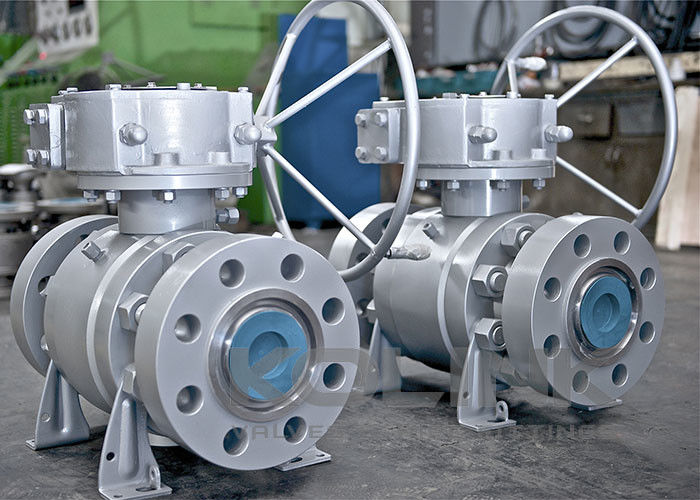

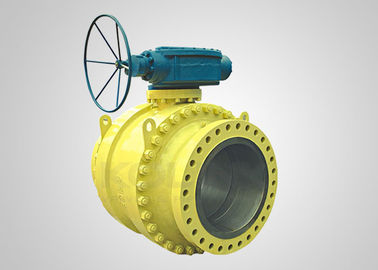

3-PC Trunnion_Mounted Ball Valve Gegooide staal WCB Gear bediend

De balk is ontworpen met twee drijvende stoelen die onder druk van een medium kunnen worden verplaatst.de voorbelastingveren van de stoel zijn zodanig geplaatst dat twee zwevende stoelen het baloppervlak stevig bevestigen;De bal is bevestigd door bovenste en onderste trunnions, zodat de zitringen niet te veel stroomdrukkracht veroorzaken wanneer de klep in gesloten positie is.druk van medium duwt de voorstoel tegen de bal, waardoor een bubbeldichte afdichting ontstaat.

Het kleine werkmoment, de geringe vervorming van de stoelen, de betrouwbare afdichtingsprestaties en de lange levensduur zijn de belangrijkste voordelen van een kogelklep op een stuur.Trunnion gemonteerde kogelkleppen worden veel gebruikt in langeafstandspijpleidingen en normale industriële pijpleidingen die verschillende soorten corrosieve of niet-corrosieve stromen kunnen weerstaan.

Kenmerken van kogelkleppen met een trunnion:
Geavanceerde bal met een trunnion
Drijvende veerbeladen stoel
Dubbele blokkade en bloeden (DBB)
Splitsen van het lichaam, eindinvoer.
Karosserie van 2 of 3 stukken
Volledige haven voor varkensvangst
Brandveilig volgens API 607
Antistatisch apparaat
Anti-uitbarstingsstam
Beschikbaar tandwiel of actuator

Facultatief rechtstreeks monteren op ISO 5211

Optioneel vergrendelingssysteem

Optioneel stamverlenging

Toepasselijke normen voor kogelkleppen op een stuur:

a) Ontwerp en vervaardiging: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Brandveilig: API 607, API 6FA
c) Gezicht tot gezicht: API B16.10, API 6D, EN 558, DIN 3202
d) Eindverbinding: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Test en inspectie: API 6D, EN 12266, API 598
