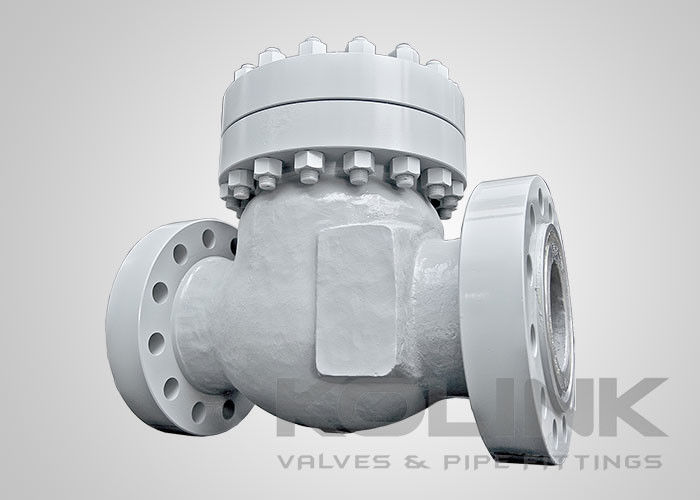

Swing terugslagklep 2-36 inch Klasse 150-2500 WCB Flens

Swing terugslagklep 2-36 inch Klasse 150-2500 WCB Flens
Swing terugslagklep 2-36 inch Klasse 150-2500 WCB Flens Swing terugslagklep 2-36 inch Klasse 150-2500 WCB Flens

Grote Afbeelding :  Swing terugslagklep 2-36 inch Klasse 150-2500 WCB Flens

Productdetails:
Plaats van herkomst: China
Merknaam: KOLINK
Certificering: PED 2014/68/EU,API 6D and ISO9001
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuk
Prijs: negotiable
Verpakking Details: platenkas
Levertijd: 2-8 weken
Betalingscondities: T/T, L/C
Levering vermogen: 1000 stuks per maand
Gedetailleerde productomschrijving
Sizes: 2" - 36" or DN50 - DN900 Pressure Rating: Class150 - Class2500 or PN16 - PN420
Material of Valve Body: WCB, LCB, WC6, WC9, C12, C5, CF8, CF3, CF3M, CF8M, etc.
Markeren:

de klep van de schommelingscontrole

,

Stille Controleklep

,

Swing Disc Hoogdrukscheckklep

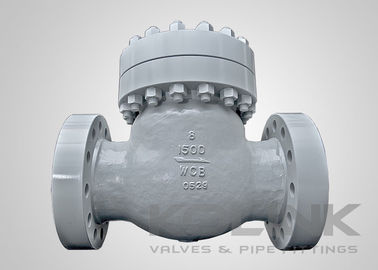

Hoge Druk Terugslagklep Swing Flapper voor Horizontale Stroom 600 - 2500 LB
Kenmerk Waarde
Maten 2" - 36" of DN50 - DN900
Drukclassificatie Class150 - Class2500 of PN16 - PN420
Materiaal van Kleplichaam WCB, LCB, WC6, WC9, C12, C5, CF8, CF3, CF3M, CF8M, etc.
Hoge Druk Terugslagklep Swing Flapper voor Horizontale Stroom
Swing terugslagklep 2-36 inch Klasse 150-2500 WCB Flens 0 Swing terugslagklep 2-36 inch Klasse 150-2500 WCB Flens 1

Swing terugslagkleppen zijn de meest voorkomende en beste terugslagklep voor algemeen gebruik. Van alle terugslagklepontwerpen produceren deze kleppen de laagste drukval, in vergelijking met andere terugslagkleppen van dezelfde grootte. Ze hebben een eenvoudig ontwerp dat gemakkelijk te onderhouden is.

De swing terugslagklep functioneert door stromingskrachten toe te staan de schijf van de gesloten positie naar de volledig open positie te bewegen in een vegende boogbeweging tegen de scharnierstoppen in het kleplichaam. Vanwege het gewicht en de positie van het zwaartepunt van de schijf en de swing-arm-constructie, keert de klep terug naar de gesloten positie als de stroming wordt onderbroken of omgekeerd. Externe contragewichten die op de scharnierpen zijn gemonteerd, worden soms gebruikt om de reactietijd en de snelheid van de schijf die terugkeert naar de gesloten positie te verhogen of te verlagen. Zittingoppervlakken zijn typisch vlak, wat betekent dat de radiale positionering van de schijf op de zitting niet kritisch is, behalve dat deze vlak op de zitting moet liggen.

Swing terugslagklepschijven zijn niet stabiel, tenzij ze zich in systemen met een constante stroming bevinden en zich in de volledig open positie bevinden. Omdat het rotatiecentrum van de schijf/scharnierconstructie een behoorlijke afstand van het draaipunt ligt, duurt het relatief lang voordat swing terugslagkleppen sluiten bij het stoppen of omkeren van de stroming. Gedurende deze tijd kunnen omgekeerde stromingskrachten een grote toename van energie ervaren door stroming en drukopbouw. Deze situatie kan waterslag met hoge energie veroorzaken wanneer de schijf op de zitting slaat.

De Swing Terugslagklep kan worden verbeterd met vele opties, zoals een hendel en gewicht, die is ontworpen om de klep sneller te laten sluiten en dichtslaan te voorkomen.

Kenmerken van Swing Terugslagkleppen:
  • Swing Schijf Ontwerp
  • Geboute Deksel
  • Intern Scharnierpen Ontwerp Standaard
  • Door-body Scharnierpen Ontwerp Beschikbaar
  • Hernieuwbare Zitting
  • Geflensde of Stompgelaste Einden
  • Extra Hendel, Contragewicht en Demper Beschikbaar
Toepasselijke Normen van Swing Terugslagkleppen:

a) Ontwerp & Fabricage:API 6D, BS 1868, ASME B16.34

b) Face to Face:API 6D, ASME B16.10, EN 558

c) Aansluitingseinde:ASME B16.5, ASME B16.25, EN 1092, JIS B2220

d) Test en Inspectie:API 6D, EN 12266, API 598, BS 6755
