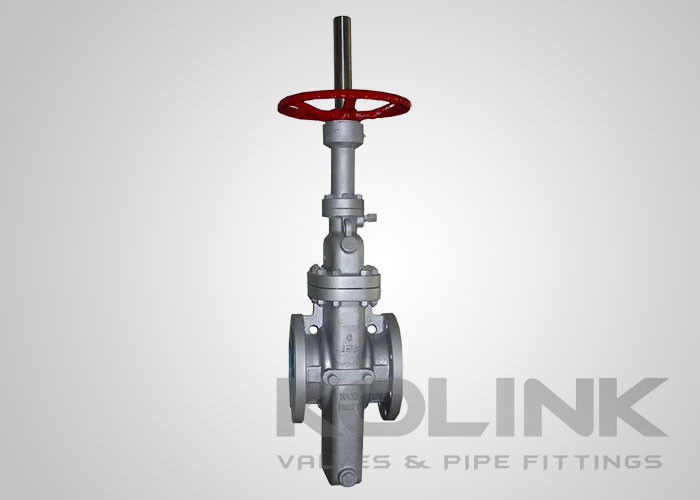

Volledig doorgrendelbare gietijzeren plaatpoortklep van klasse 150-2500

Through conduit schuifafsluiters worden meestal gebruikt voor olie- en gaspijpleidingen.

Through conduit schuifafsluiters worden vervaardigd met een volledige boring, schuif, stijgende spindel OS&Y en zwevende zittingen. De schuif is een eenvoudig massief schuifontwerp, met metaal-op-metaal afdichting tussen de schuif en de zittingen, om toe te passen voor de meest veeleisende servicecondities, inclusief corrosieve en schurende vloeistofomgevingen. Een zwevende zitting is ontworpen om te passen bij de schuif. Een Belleville-veer en O-ring tussen elke zitting en de behuizing zorgen voor een strakke afdichting tegen de schuif. De zwevende schuif maakt gebruik van de natuurlijke kracht van de leidingdruk om een dynamisch strakke downstream afdichting te verkrijgen in toepassingen met hoge drukverschillen. Afdichting bij lage druk wordt bereikt met een O-ring die de zitting activeert en corrosie en ophoping van vuil minimaliseert. Veelvoorkomende afwerkingen zijn beschikbaar.

Dubbele blok- en ontluchtingsmogelijkheid en automatische ontlasting van overtollige behuizingsdruk zijn standaard kenmerken van dit zittingontwerp.

De gladde, continue boring minimaliseert turbulentie in de klep en produceert in de open positie een drukval die overeenkomt met een deel van de pijp met dezelfde lengte en diameter. De zittingvlakken bevinden zich buiten de stroming en zijn daarom beschermd tegen de eroderende werking van de stroming. Varkens en schrapers kunnen zonder schade door de klep worden geleid.

Het Through Conduit Schuifafsluiter ontwerp minimaliseert en vergemakkelijkt het onderhoud, waardoor de servicebewerkingen kunnen worden uitgevoerd zonder de klep uit de leiding te verwijderen.

• Volledige boring through-conduit poort, Volledig piggable
• Zwevende schuif
• Veer/drukbelaste zittingring met ontlastklep
• Belvrije afsluiting bij hoge en lage druk
• Bidirectionele werking
• Dubbele blok- en ontluchtingsprestaties beschikbaar
• Zittingvlakken beschermd tegen erosie door stroming
• Positie-indicator
• Top entry montage voor het on-line onderhoud
• Diverse aandrijving (Elektrische, Pneumatische en Hydraulische actuatoren)

• Ontwerp & Fabricage: API 600, API 6D, BS 1414
• Face to Face: API 6D, ASME B16.10, EN 558
• Aansluitingseinde: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
• Test: API 598, API 6D, EN 12266
