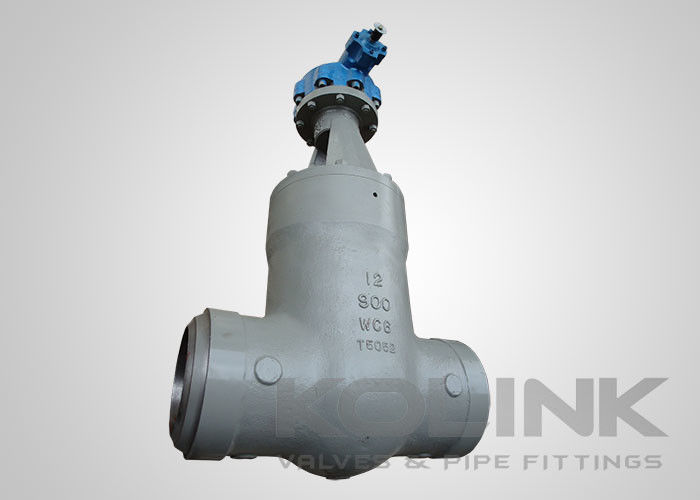

Drukdichtingssluiting Gatenklep Butt-geweld Klasse 600-2500 4-24 inch

Drukafdichtingsschuifafsluiter met stomplaseinde Hoge-Druk Klasse 600-2500

Voor schuifafsluiters met drukklasse 600 / PN100 of hoger, wordt een drukafdichtingskap aanbevolen voor een betere sluiting, terwijl een boutkap nog steeds beschikbaar is als optie voor de klant.

Het drukafdichtingsontwerp omvat een metaal-op-metaal afdichting die strakker wordt naarmate de druk toeneemt. De initiële voorspanning vervormt de conus op de zachte ijzeren pakking om te passen op de conus op de kap. De dunne mesrand op de pakking wordt stevig vastgeklemd tussen de behuizing en de kap. De ondiepe hoek zorgt ervoor dat de pakking strak wordt afgedicht met slechts een kleine opwaartse kracht op de kap. Zodra de initiële afdichting is gecreëerd, blijft de verbinding tussen de behuizing en de kap lekvrij, ongeacht thermische of drukcondities in de klep. Nadat de verbinding is gemonteerd, is het niet meer nodig om de bouten van de kap aan te passen.

• Drukafdichtingskap
• Buitenschroef en juk
• Metaal-op-metaal zitting, satelliet overlay op wigschijf, zitting en achterzitting
• Standaard ISO topmontage voor eenvoudige montage van elk type aandrijving of tandwiel
• Stomplaseinde of flenseinde

• Ontwerp & Fabricage: API 600, API 6D, ASME B16.34
• Van aangezicht tot aangezicht: API 6D, ASME B16.10, EN 558
• Aansluitingseinde: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
• Test: API 600, API 6D, EN 12266
