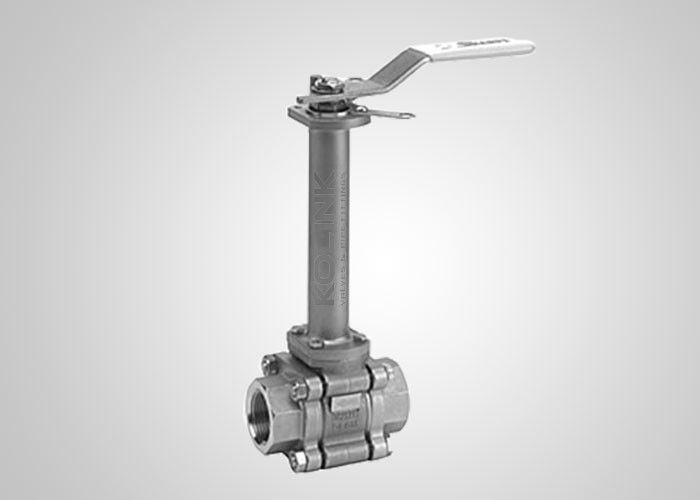

Cryogene kogelkranen worden gebruikt in luchtseparatiefabrieken, LNG-opslag, distributie en transport, ruimtevaart, petrochemische en medische industrieën. Onder extreem lage temperaturen en in de zwaarste omgevingen moeten cryogene kogelkranen consistent een hoge capaciteit, een goede afsluiting, energie-efficiëntie en een lange levensduur zonder onderhoud vertonen.
Ontwerpeigenschappen:
Deze kleppen moeten worden bediend om gegarandeerde lekkagesnelheden te bieden. Kleppen die worden aanbevolen voor gebruik onder -50⁰C zijn ontworpen met een verlengde kap die de bediener en de stangafdichting scheidt van de koude temperatuur.
Wanneer de klep zich in de gesloten positie bevindt, ondergaat de vloeistof met lage temperatuur die in de middelste holte van de klep is opgesloten, gasvorming in geval van abnormale temperatuurstijging, waardoor de snelle volumetoename en druktoename in de holte ontstaat, wat kan leiden tot schade aan de klep en een ernstig ongeval. Kolink Cryogene Kogelkraan is unidirectioneel ontworpen met ontluchtingsgaten in zowel de stanggleuf als de stroomopwaartse kant van de kogel, waardoor de stijgende druk niet in de klep wordt opgesloten. Elke klep is gemarkeerd met een pijl voor de stroomrichting om onjuiste installatie te voorkomen.
De primaire stangafdichting en het lager bevinden zich in de buurt van het pakkingeinde van de verlengde stang om deze onderdelen te beschermen tegen de lage temperaturen en een uitblaasveilig stangontwerp te bieden. De live-loaded stangpakking die zelfaanpassing aan de stangpakking biedt, is inbegrepen aan de bovenkant van de verlenging. Kleppen worden speciaal gereinigd om alle vet en oliën te verwijderen die kunnen reageren met de media.
Cryogene kogelkranen zijn verkrijgbaar in een zwevende of gemonteerde kogel en in een zij- of top-entry behuizingsontwerp. Zitting- en pakkingmaterialen zijn ontworpen en geselecteerd om te voldoen aan de meest veeleisende eisen op het gebied van leksnelheid en vluchtige emissie. De klepbehuizing gemaakt van verschillende materialen is geschikt voor verschillende temperaturen. Met zitjes en afdichtingen met een hoge dichtheid kan de cryogene kogelkraan van Kolink werken onder -196°C.
Materiaalselectie:
Gewoon staal vertoont koude brosheid bij lage temperaturen. Het is cruciaal om behuizingsmaterialen te selecteren die geschikt zijn voor de werktemperatuur van de klep. Raadpleeg de volgende tabel voor de laagste werktemperatuur van behuizingsmaterialen. De materialen voor lage temperaturen moeten worden onderworpen aan een slagvastheidstest bij lage temperaturen volgens de standaardvereisten.
Voor kleppen met een werktemperatuur lager dan -100℃, zijn de behuizing, de kap en de stang, de kogel en de zitting cryogeen behandeld na ruwe bewerking, en de pakking, pakking, bout en moer moeten ook worden gemaakt van materialen die geschikt zijn voor lage temperaturen.
Volgens contractvereisten kan een cryogene test worden uitgevoerd om het bedieningskoppel, de afdichtingsprestaties en andere indices bij lage temperaturen te testen.
Structureel ontwerp en bewerkings- en fabricagekenmerken
Kenmerken van cryogene kogelkranen:
- Verlengde kap
- Ontluchtingsgaten op stang en kogel
- Unidirectionele stroming
- Ontluchtingsgaten in stang en kogel voor drukverlaging
- Live-loaded stangpakking
- Ontvetting
- Opties voor materialen met lage temperatuur
- Brandveilig volgens API 607
- Antistatisch apparaat
- Anti-uitblaas stang
- Tandwielbediening of actuator beschikbaar
- Optionele pakking met lage emissie volgens ISO 15848
Toepasselijke normen voor cryogene kogelkranen:
- Ontwerp & Fabricage: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
- Brandveilig: API 607, API 6FA
- Face to Face: API B16.10, API 6D, EN 558, DIN 3202
- Eindaansluiting: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
- Test en inspectie: API 6D, EN 12266, API 598
