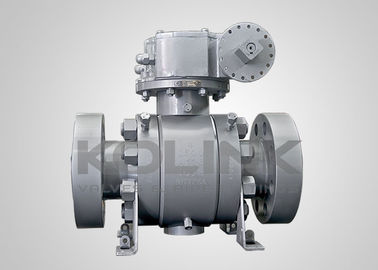

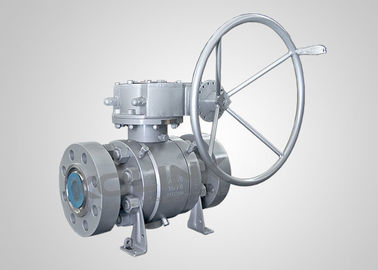

2 - 48 inch Hoogdrukbalklep gesmeed staal PEEK stoel Klasse 2500 PN420

2 - 48 inch Hoogdrukbalklep gesmeed staal PEEK stoel klasse 2500 PN420

Hoogdrukbalkleppen

De hoge druk kogelklep is speciaal gebouwd voor duurzaamheid en betrouwbaarheid met een ontwerpdruk van maximaal ANSI klasse 2500 (420 bar / 6000 psi).met een gewicht van niet meer dan 10 kg, die voldoende stijfheid en sterkte onder maximale nominale werkdruk kan garanderen, zonder de inherente fout van giet.De standaardwanddikte van het afzonderlijke lichaam en de aanpassing van hoge sterkte bindbouten zijn handig voor het onderhoud van de klep en voldoende om de spanning van de buis te dragen.

De hoge druk kogelklep levert betrouwbare prestaties in de meest veeleisende toepassingen in de olie- en gasindustrie, offshore boorplatform, petrochemie en de energie-industrie.

De balk is ontworpen met twee drijvende stoelen die onder druk van een medium kunnen worden verplaatst.de voorbelastingveren van de stoel zijn zodanig geplaatst dat twee zwevende stoelen het baloppervlak stevig bevestigen;De bal is bevestigd door bovenste en onderste trunnions, zodat de zitringen niet te veel stroomdrukkracht veroorzaken wanneer de klep in gesloten positie is.druk van medium duwt de voorstoel tegen de bal, waardoor een bubbeldichte afdichting ontstaat.

Kenmerken van kogelkleppen met een trunnion:
Geavanceerde kogel voor een laag werkmoment
Drijvende veerbeladen stoel
Dubbele blokkade en bloeden (DBB)
Splitsen van het lichaam, eindinvoer.
Karosserie van 2 of 3 stukken
Volledige haven voor varkensvangst
Brandveilig volgens API 607
Antistatisch apparaat
Anti-uitbarstingsstam

Nooddichtingsinrichting

Automatische drukvermindering in de middelste holte van de klep
Beschikbaar tandwiel of actuator

Facultatief rechtstreeks monteren op ISO 5211

Optioneel vergrendelingssysteem

Optioneel stamverlenging

Toepasselijke normen voor kogelkleppen op een stuur:

a) Ontwerp en vervaardiging: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Brandveilig: API 607, API 6FA
c) Gezicht tot gezicht: API B16.10, API 6D, EN 558, DIN 3202
d) Eindverbinding: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Test en inspectie: API 6D, EN 12266, API 598
