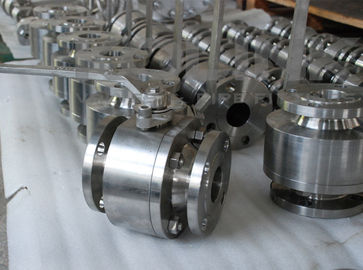

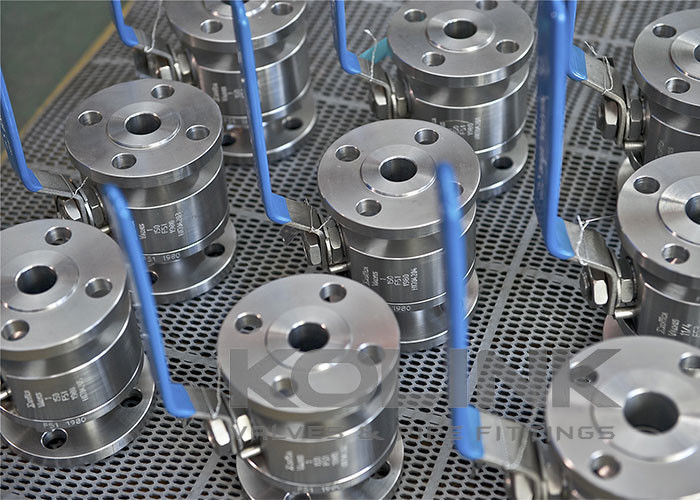

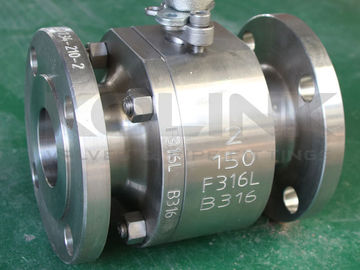

Gemaakte staal 2-pc kogelklep klasse 150-1500 Drijvende kogel flenzen

Gemaakte staal 2-pc kogelventil klasse 150-1500 Drijvende kogelflangen

Met alle voordelen van drijvende kogelkleppen worden KOLINK gesmeed stalen drijvende kogelkleppen aangeboden in typen split-body en bolt-body.Het smeedmateriaal zorgt voor voldoende stijfheid en sterkte onder maximale nominale werkdrukDe standaardwanddikte van de klep en de hoge sterkte van de bouten zijn voldoende om de druk van de buizen te weerstaan.De interne delen van de klep zijn ontworpen en geselecteerd om de betrouwbaarheid onder alle soorten werkomstandigheden te waarborgen.

Met gesmeed materiaal voor verbeterde mechanische eigenschappen, drukbehoud en kwaliteit, zijn gesmeed stalen drijvende kogelkleppen ideaal voor medium of hoge drukdiensten en een breed temperatuurbereik,en kan kleine grootte trunnion gemonteerde kogelkleppen vervangen.

Gesmeed staal zwevende kogelkleppen zijn in een breed scala van ontwerpen, materialen, maten, drukklassen en eindverbindingen.Cryogene en hoge temperatuur metalen zitconfiguraties zijn ook verkrijgbaar.

Ontwerp Kenmerken:

1Speciaal ontwerp van de stoel
Wanneer de druk laag is, is het contactgebied tussen de stoel en de bal kleiner.met een vermogen van meer dan 50 W,Wanneer de druk van het medium hoger wordt, wordt het contactgebied van de stoel en de bal groter, evenals de elastische vervorming van de stoel.zodat de stoel een hogere middelmatige stuwkracht kan verdragen zonder beschadigd te raken.

2Brandveilig ontwerp
In het geval van een onbedoeld brand in de leiding en de klep kan de zitring van PTFE of andere niet-metalen materialen bij hoge temperatuur verbranden, waardoor er een groot lek in de klep ontstaat.Het brandveilig ontwerp van de stoel is een voorzorgsontwerp tussen de bal en de stoelNa het verbranden van de klep wordt de bal door middel van de middelste druk continu naar het metaaldicht gedrukt om een hulpdichtheid van metaal tot metaal te vormen.die effectief het lek van de klep kan verminderenBovendien is de dichtheid van de middelste flens gemaakt van een metalen spiraalgewonden dichtheid, die ook de dichtheid bij hoge temperatuur kan waarborgen.Het brandveilig ontwerp van KOLINK-kogelkleppen is conform API 607 goedgekeurd..

3. Blowout-proof en verzegeling van de stam
De stam is bewerkt met een integrale kraag aan de onderkant en wordt vanaf de binnenholte van de klep geïnstalleerd.zodat de stam wordt geblokkeerd door de klephals en niet door het medium wordt geblazen, zelfs niet onder de abnormale drukverhoging in de klepholteOm te voorkomen dat er bij brand lekken ontstaan nadat de stamverpakking is afgebrand, moet de stuwklep tussen de stamschouder en het contact met het lichaam een positieve afdichting vormen.De verzegelingskracht zou toenemen met de toename van de druk van het medium, om te zorgen voor een betrouwbare stamverzegeling onder verschillende druk, waardoor lekken worden voorkomen en ongevallen worden voorkomen.

4De chevron verpakking.

De chevronverpakking kan de afdichtingsdruk effectief aanpassen tegen middelmatige druk in het kliergebied en het afdichten van de stamverpakking betrouwbaarder maken.

5. Antistatische structuur
Het kogelventil is voorzien van antistatische toestellen en kan via de stam een statisch kanaal vormen tussen de kogel en het lichaam.om de door wrijving opgebouwde statische elektriciteit tijdens de werking van de klep te ontlasten, door de pijpleiding, om brand of explosie te voorkomen die door elektrische vonken kan worden veroorzaakt en om de veiligheid van het systeem te waarborgen.

6.ValveSluit.ing Vervaardiging
Het handbalklep kan worden vergrendeld wanneer het volledig geopend of volledig gesloten is.en het kan ook voorkomen dat de klep per ongeluk opent of sluit als gevolg van trillingen in de pijpleiding of andere onvoorspelbare factorenHet is vooral effectief voor ontvlambare en explosieve olie, chemische en medische pijpleidingen of veldbuizen.

Bovendien heeft de kop van de stam die met de sleutel is geïnstalleerd een dubbel-D-ontwerp.De sleutel is loodrecht op de pijpleiding., zodat de volledig open en gesloten aanwijzingen van de klep duidelijk zijn.

Kenmerken van gesmeed stalen drijvende kogelkleppen:
Floating ball type
Splitsen van het lichaam, eindinvoer.
Karosserie van 2 of 3 stukken

Volledige poort of Verminder poort
Brandveilig volgens API 607
Antistatisch apparaat
Anti-uitbarstingsstam

Beschikbaar tandwiel of actuator

Optioneel vergrendelingssysteem

Facultatief ISO 5211 rechtstreeks montagepad

Optioneel ontwerp met metalen zitplaatsen

Facultatief Verpakking met lage emissies volgens ISO 15848

Toepasselijke normen voor drijvende kogelkleppen van gesmeed staal:
a) Ontwerp en vervaardiging: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Brandveilig: API 607, API 6FA
c) Gezicht tot gezicht: API B16.10, API 6D, EN 558, DIN 3202
d) Eindverbinding: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Test en inspectie: API 6D, EN 12266, API 598
