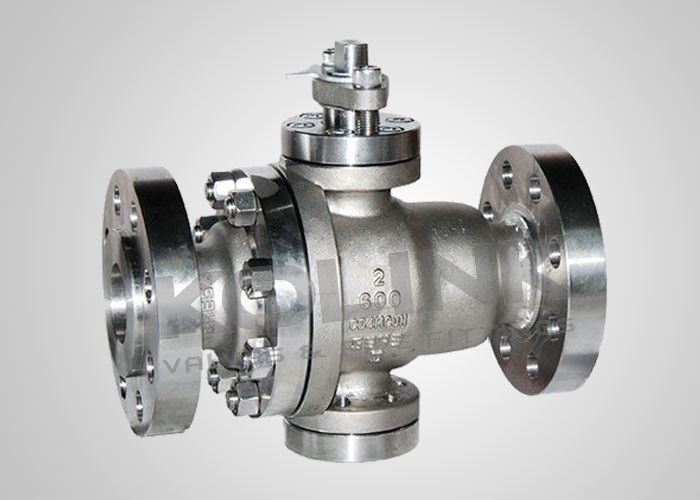

Metalen kogelklep voor mijnbouw bij hoge temperatuur

Metalen zittend drijvend kogelklep Hoogtemperatuur & Mining Service

Metalen-metalen balklepjes hebben een uitstekende warmtebestendigheid en worden veel gebruikt in kritieke en zware service toepassingen waar zachte stoelen niet kunnen worden gebruikt.Vooral als de service vies is., slijpmiddel, zeer corrosief, bij hoge temperaturen tot 500°C, of een combinatie van beide.

De metalen stoelen van de kogelvalen zijn voorzien van een breed scala aan oppervlaktebehandelingen die worden uitgevoerd voor hardheid op zachtere materialen om te voldoen aan bijna elke toepassing en medium.wolfraam Carbideen een harde kromlegeringscoating kan bovendien worden gesmolten met het onedele metaal om een metallurgische binding te vormen,met een dichtingsoppervlak van hoge integriteit, vrijwel poreus en vrij van porieën, met een hardheid tot 70 HRCDe precisie van het samenvoegen van bal en stoel resulteert in een superieure verbinding voor een nauwkeurige afsluiting.De ballen worden bewerkt met hoge nauwkeurigheid en super spiegel oppervlakte verwerkingDe metalen stoelen met vooropgeladen veer zorgen voor een betrouwbare afdichting en een stabiel werkkoppel.

Ontwerpkenmerken:

1. Bol en stoel oppervlak verharding
Er worden verschillende technologieën voor het verharden van ballen en stoelen gebruikt, waaronder HVOF-coating, nikkelbasislegeringen, wolfraamcarbide, spuitlassen van stellietlegeringen, enz., afhankelijk van de servicevoorwaarden.De warmtebestandheid van het afdichtingsmateriaal kan 540°C~600°C bereikenDeze materialen zijn ook goed slijtvast en slagvast.

2Flexibel open- en sluiten van de kleppen
Onder hoge temperatuur, de bal en de stoel uit te breiden als gevolg van de thermische uitbreiding, waardoor de blokkering van de bal tussen de 2 stoelen.De thermische uitbreiding kan worden geabsorbeerd waardoor de flexibele opening en sluiting bij hoge temperatuur wordt gewaarborgd..

3. Brandveilig afdichtingsmateriaal

De pakkingen van metalen kogelkleppen zijn gemaakt van roestvrij staal + flexibele grafietspiraalgewonden, en de verpakking is flexibel grafiet.Deze brandwerende materialen zorgen voor een betrouwbare afdichting van de klep bij hoge temperatuur, of zelfs in geval van brand.

4Het ontwerp van de metalen stoel.
Metalen stoelenkogelventielAls de klep gesloten is en de middenholte geventileerd is, kan de vloeistof niet in de middenholte komen.de stoelen voor en achter de stroom blokkeren de vloeistof bij de inlaat en de uitlaat onafhankelijk van elkaar, waarbij de functie Double Block & Bleed (DBB) wordt gewaarborgd.
Metalen zwevende kogelklep kan de vloeistof die uit de middelste holte ontstaat blokkeren en is normaal gesproken eenrichtingsverzegeling, met de stroomrichting gemarkeerd op het lichaam.Op aanvraag zijn ook tweerichtingsdichtingsstructuren beschikbaar.

5. Betrouwbare afdichting
Door de bal en de molen in verschillende posities te draaien, wordt het baloppervlak gepolijst tot een hoge ronde en fijnheid.met zowel vooropgeladen veer als onder vloeistofdruk gedwongen stoelverzegeling, zou het lekpercentage van metalen kogelkleppen kunnen voldoen aan niveau IV van ASME B16.104.

Kenmerken van metalen kogelkleppen:
Floating Ball of Trunnion Mounted Ball Type
Splitsen van het lichaam, eindinvoer.
Karosserie van 2 of 3 stukken

Volle haven
Volledig brandveilig zonder zachte PTFE-stoel
Antistatisch ontwerp
Anti-uitbarstingsstam

Beschikbaar tandwiel of actuator

Facultatief Verpakking met lage emissies volgens ISO 15848

Toepasselijke normen voor drijvende kogelkleppen:
a) Ontwerp en vervaardiging: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Brandveilig: API 607, API 6FA
c) Gezicht tot gezicht: API B16.10, API 6D, EN 558, DIN 3202
d) Eindverbinding: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Test en inspectie: API 6D, EN 12266, API 598
