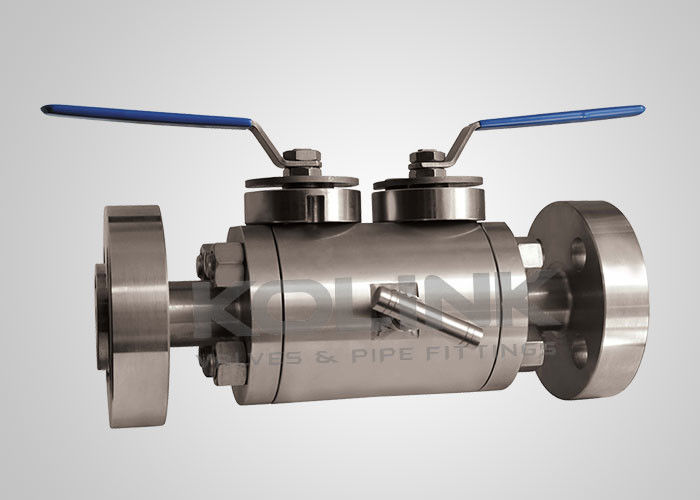

DBB Ball Valve Double Block & Bleed, Double Ball, Flanged / Screw End

DBB zwevende kogelklep Dubbele kogel Dubbele blok & bloeden hoge druk

Een dubbele blok-en-bloed-klep (DBB) is een enkelklep met twee zitvlakken die, in de gesloten positie,voorziet in een afdichting tegen druk van beide uiteinden van de klep met een middel om de holte tussen de zitvlakken te ventileren/bloedenDeze klep biedt geen positieve dubbele isolatie wanneer slechts één zijde onder druk staat.

Een dubbele isolatie- en afzuigventiel (DIB) is een enkelvoudige klep met twee zitvlakken, waarvan elk in de gesloten positie een afdichting biedt tegen druk van één enkele bron.met een middel om de holte tussen de zitvlakken te ventileren/bloedenDeze functie kan in één richting of in beide richtingen worden aangeboden.

Een dubbelblok en een afvoerventiel maken het werk af dat normaal gesproken 3 afzonderlijke kleppen nodig zou hebben, één afvoer- en 2 isolatiekleppen.en verlaagt de installatiekosten en maakt minder mogelijke paden voor lekken mogelijk in vergelijking met traditionele kleppeninstallatie.

Deze configuratie biedt de beste oplossing voor de meest ernstige isolatiediensten waar dubbele blokkering en bloeden vereist zijn en gas, olie,en petrochemische exploitanten om volledige veiligheid in harde activiteiten te garanderenSommige andere voordelen van het installeren van dubbele blokk- en bloeddrukklep zijn:

Vermindering van trillingen van het systeem

Vermindering van bouten en pakkingen

Verhoging van de betrouwbaarheid van het systeem

Bij toepassingen waarbij dubbele blokk- en afvoerkleppen worden gebruikt, zijn onder meer chemische afdichting, gauge-isolatie, chemische instrumentisolatie, chemische injectieverbinding, monsterverbinding,rechtstreekse montage van instrumenten, instrumentenketen en afstandsmontage van instrumenten.

Kenmerken van drijvende kogelkleppen:
Dubbel blok en bloeden
3-delige carrosserie

Volle haven
Brandveilig volgens API 607
Antistatisch ontwerp
Anti-uitbarstingsstam

Beschikbaar hefboom, tandwiel of aandrijver

Optioneel ontwerp met metalen zitplaatsen

Facultatief Verpakking met lage emissies volgens ISO 15848

Toepasselijke normen voor drijvende kogelkleppen:
a) Ontwerp en vervaardiging: API 6A/6D, BS 5351, ISO 17292, NACE MR-0175, ASME B16.34.

b) Brandveilig: API 607, API 6FA
c) Gezicht tot gezicht: API B16.10, API 6D, EN 558, DIN 3202
d) Eindverbinding: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Test en inspectie: API 6D, EN 12266, API 598
