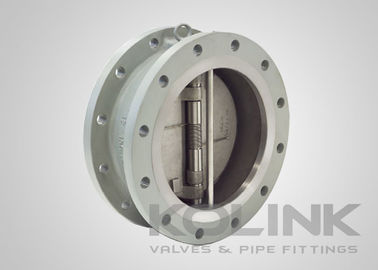

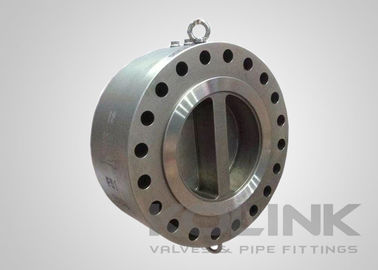

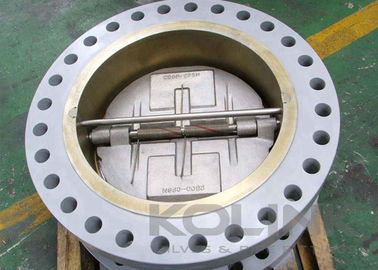

Het van een flens voorzien Veerkrachtige Roestvrije staal van de de Controleklep van het dubbel-Deurwafeltje & Gezet Metaal

Het van een flens voorzien Veerkrachtige Roestvrije staal van de de Controleklep van het dubbel-Deurwafeltje & Gezet Metaal

De kleppen van de dubbel-plaatcontrole zijn bonnetless en opgezet tussen pijpflenzen (wafeltjestijl). In dit geval, omvat de klep twee halvemaan gevormde schijven met veerwerking die over hun schacht roteren. De daadwerkelijke ontwerpen van deze kleppen variëren tussen ontwerpmodellen en fabrikanten. De meesten hebben veelvoudige vlakke zetels. De de klepschijf van de dubbel-plaatcontrole heeft korte rotatieschijfreis en antwoordt snel aan stroomonderbreking of omkering, dus bestaat het potentieel voor gematigde waterhamer. Het is enigszins beter dan de klep van de schommelingscontrole bij het minimaliseren van potentiële waterhamer, maar met een veel hogere drukdaling.

Afhankelijk van het ontwerp, strekt de onderhoudsinspanning zich van vrij eenvoudig uit tot moeilijk. Alle kleppen van de dubbel-plaatcontrole moeten uit de lijn worden verwijderd om onderhoud uit te voeren toe te schrijven aan het bonnetless ontwerp. De klep van de dubbel-plaatcontrole resulteert ook in een hogere drukdaling wanneer vergeleken bij een overhellende klep van de schijfcontrole van dezelfde grootte.

Hoewel de meeste kleppen van de wafeltjecontrole tussen twee flenzen, en geen behoefte van een flens voorzien type te zijn geïnstalleerd zijn, kunnen een andere toepassingen van een flens voorzien de controleklep van het typewafeltje voor betere groepering van kleppen vergen. Het van een flens voorzien kleplichaam zou kunnen op de eis van de klant worden gegoten of worden gesmeed.

Eigenschappen van Van een flens voorzien de Controlekleppen van het dubbel-Plaatwafeltje:

Lichaamsontwerp uit één stuk
Plotseling van aangezicht tot aangezicht
Gealigneerde Dubbele Plaat
Schijf met veerwerking voor Snelle Sluiting
Van een flens voorzien Wafeltjebeëindigen

Toepasselijke Normen van Van een flens voorzien de Controlekleppen van het dubbel-Plaatwafeltje:
a) Design&Manufacture: API 6D, API 594
B) face to face: API 6D, ASME B16.10, EN 558
c) Verbindingsbeëindigen: ASME B16.5, EN 1092, JIS B2220
D) Test en Inspectie: API 6D, EN 12266, API 598
